ياماها YV YS سلسلة الاهتزاز تناسب ثلاثة أنابيب خمسة أنابيب الاهتزاز تناسب قطع الغيار SMT

YAMAHA Vibration Vibration Fit YV YS Series Vibration Fit Three Tube Five Tube Vibration Fit

تعمل شركتنا منذ 11 عامًا وستكون بالتأكيد خيارك الأفضل مع الجودة المضمونة والتسليم السريع

وصف المنتج

اسم المنتج:

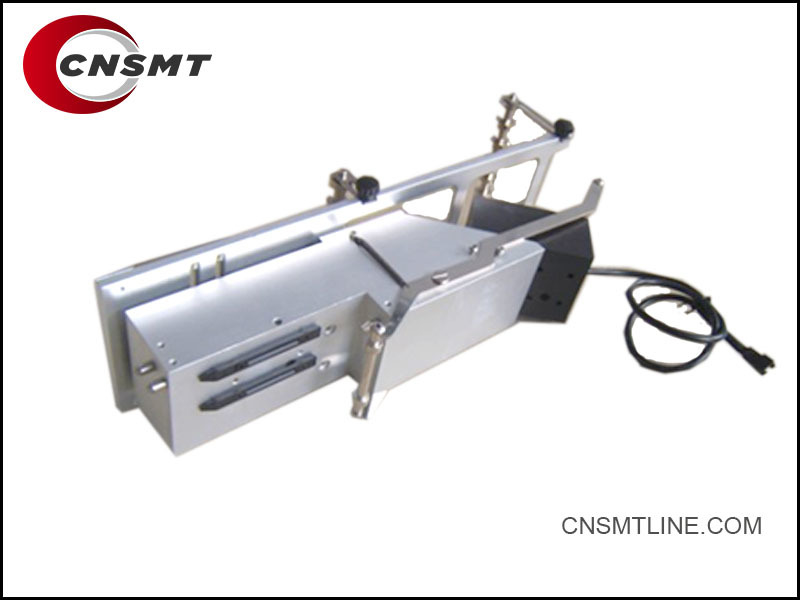

مغذي اهتزاز YAMAHA (ثلاثة أنابيب / خمسة أنابيب)

الموديلات القابلة للتطبيق:

آلات YAMAHA YV Series, YS Series SMT

---

نظرة عامة على المنتج

مغذي الاهتزاز YAMAHA هو جهاز تغذية مساعد يستخدم في خطوط إنتاج تكنولوجيا التركيب السطحي (SMT). إنه مصمم لتزويد المكونات غير المعبأة بالشريط مثل المكونات السائبة أو المكونات ذات الأشكال الغريبة أو المكونات الموجودة في الأنابيب.

---

الميزات

تكوين متعدد الأنابيب:

متوفر بتصميمات بثلاثة أنابيب (3-Tube) أو خمسة أنابيب (5-Tube).
يسمح بالتغذية المتزامنة لأنواع متعددة من المكونات.

التحكم الدقيق في الاهتزاز:

قوة وتردد اهتزاز قابلان للتعديل.
يضمن توصيل المكونات بسلاسة وثبات.

توافق عالي:

متوافق تمامًا مع آلات الالتقاط والوضع YAMAHA YV Series (YV100X و YV100XTG وما إلى ذلك) و YS Series (YS12 و YS24 و YS88 وما إلى ذلك) SMT.

تغذية مكونات مرنة:

مناسب لمكونات نوع الأنبوب والأجزاء ذات الأشكال الغريبة والموصلات والمواد السائبة.

التوصيل والتشغيل:

تركيب بسيط؛ يمكن توصيله بسرعة بفتحة التغذية الخاصة بالآلة.

---

المواصفات الفنية

| المعلمة | الوصف |
| ----------------- | ------------------------------------ |
| نوع المغذي | مغذي أنبوب الاهتزاز |
| التكوين | خيارات ثلاثة أنابيب / خمسة أنابيب |
| مزود الطاقة | DC 24V (من آلة SMT) |
| الموديلات المتوافقة | سلسلة YAMAHA YV ، سلسلة YS |
| التحكم في الاهتزاز | سعة وتردد قابلان للتعديل |
| المادة | إطار فولاذي مع طلاء مضاد للكهرباء الساكنة |
| أنواع المكونات | مكونات الأنبوب ، مكونات ذات أشكال غريبة |

---

المزايا

تغذية فعالة للمكونات غير المناسبة لبكرات الشريط.
يقلل من التنسيب اليدوي للمكونات الغريبة.
متانة عالية واهتزاز مستقر للإنتاج على المدى الطويل.
سهولة الصيانة والإعداد السريع.

---

أرقام الأجزاء الشائعة

| الموديل | الوصف |
| ----------------- | ---------------------------------------------------------------------------------------------- |
| Yamaha 3-Tube | مغذي اهتزاز لـ 3 أنابيب |
| Yamaha 5-Tube | مغذي اهتزاز لـ 5 أنابيب |
| رقم الجزء البديل | يشار إليه أحيانًا باسم "YV Tube Feeder" أو "YS Tube Feeder" أو "Yamaha Vibration Tube Feeder" |

---

سيناريوهات التطبيق

إنتاج SMT على دفعات صغيرة
خطوط النماذج الأولية
التعامل مع المكونات ذات الأشكال الغريبة
التعبئة والتغليف غير القياسية (مثل الموصلات والدبابيس ومصابيح LED في الأنابيب)

أرقام الأجزاء الرئيسية – مغذي الاهتزاز

| نوع المغذي | رقم الجزء | الوصف |
| ----------------- | ----------------- | ------------------------------------------ |
| مغذي 3 أنابيب | KHJ-MC200-000 | مغذي اهتزاز – 3 أنابيب (سلسلة YV / YS) |
| مغذي 5 أنابيب | KHJ-MC400-000 | مغذي اهتزاز – 5 أنابيب (سلسلة YV / YS) |

---

الأجزاء والملحقات ذات الصلة

| العنصر | رقم الجزء | الوصف |
| ------------------------ | ----------------- | ---------------------------------------------------- |
| وحدة التحكم في الاهتزاز | KHJ-MC21C-00 | يتحكم في سعة وتردد الاهتزاز |
| كابل طاقة المغذي | KHJ-MC300-000 | كابل طاقة لمغذي الاهتزاز |
| دعامة مغذي الاهتزاز | KHJ-MC500-000 | كتيفة تثبيت لمغذي الاهتزاز |
| مجموعة محرك الاهتزاز | KHJ-MC310-000 | محرك اهتزاز لمغذي اهتزاز Yamaha |
| حامل الأنبوب | KHJ-MC600-000 | حامل لأنابيب المكونات (موديلات 3 أنابيب أو 5 أنابيب) |
| كابل التحكم في الإشارة | KHJ-MC700-000 | خط إشارة يربط المغذي بالآلة |

---

موديلات الآلات المتوافقة

سلسلة YV: YV100X و YV100XTG و YV88 و YV112
سلسلة YS: YS12 و YS24 و YS88 و YS100 و YS100F

---

ملخص لأرقام الأجزاء الرئيسية

| رقم الجزء | الوصف |
| ----------------- | ------------------------ |
| KHJ-MC200-000 | مغذي اهتزاز 3 أنابيب |
| KHJ-MC400-000 | مغذي اهتزاز 5 أنابيب |
| KHJ-MC21C-00 | وحدة التحكم في الاهتزاز |
| KHJ-MC310-000 | مجموعة محرك الاهتزاز |
| KHJ-MC500-000 | مجموعة الدعامة / التركيب |
| KHJ-MC600-000 | حامل الأنبوب |
| KHJ-MC700-000 | كابل الإشارة |

الملحقات وقطع الغيار ذات الصلة

| ملحق / جزء | رقم الجزء | الوصف |
| --------------------------------------- | -------------------- | ----------------------------------------------- |
| وحدة التحكم في الاهتزاز | KHJ-MC21C-00 | يضبط سعة وتردد الاهتزاز |
| وحدة محرك الاهتزاز | KHJ-MC310-000 | يدفع الاهتزاز لتغذية المكونات |
| كابل الطاقة | KHJ-MC300-000 | كابل إمداد طاقة المغذي |
| كابل الإشارة | KHJ-MC700-000 | كابل إشارة التحكم من الآلة إلى المغذي |
| مجموعة دعامة التثبيت | KHJ-MC500-000 | أداة لتثبيت المغذي على منصة الآلة |
| حامل الأنبوب – 3 أنابيب | KHJ-MC600-000-3T | يحمل أنابيب المكونات (لطراز 3 أنابيب) |
| حامل الأنبوب – 5 أنابيب | KHJ-MC600-000-5T | يحمل أنابيب المكونات (لطراز 5 أنابيب) |
| سدادة الأنبوب | N/A (مخصص) | يوقف المكونات عند مخرج الأنبوب (مطاط أو معدن) |
| وسادة مضادة للكهرباء الساكنة | عام | يمنع التلف الثابت للمكونات الحساسة |
| أقدام مطاطية / وسادة لتخميد الاهتزاز | عام | يقلل الضوضاء والاهتزاز الميكانيكي |
| مجموعة زنبرك الاهتزاز | مكون داخلي | يحافظ على الاهتزاز المتوازن (جزء تآكل) |
| مقبض / قرص التحكم | جزء من KHJ-MC21C-00 | يتحكم في شدة الاهتزاز يدويًا |

---

أجزاء التآكل (المواد الاستهلاكية)

ينابيع الاهتزاز – إجهاد بمرور الوقت ، يحتاج إلى الاستبدال.
محامل محرك الاهتزاز – إذا زادت الضوضاء أو انخفضت الكفاءة.
حوامل / مشابك الأنابيب – تآكل مع تغييرات الأنبوب المتكررة.
الوسادات المطاطية / ممتصات الصدمات – للتشغيل المستقر على مدى فترات طويلة.

---

سيناريوهات الاستبدال الشائعة

تعطل المحرك ← استبدال KHJ-MC310-000 (مجموعة المحرك).
الاهتزاز ضعيف أو غير مستقر ← تحقق / استبدال KHJ-MC21C-00 (وحدة التحكم) والينابيع.
تالف أو تالف حامل الأنبوب ← استبدله بـ KHJ-MC600-000-3T أو -5T.
مشكلات الإشارة ← استبدال KHJ-MC700-000 (كابل الإشارة).

---

التوافق

يناسب جميع سلسلة YV (YV100X و YV88 و YV112 و YV100XTG).
يناسب جميع سلسلة YS (YS12 و YS24 و YS88 و YS100 و YS100F).

---

مثال ملخص BOM

| المغذي الرئيسي | KHJ-MC200-000 (3-Tube) / KHJ-MC400-000 (5-Tube) |
| ------------------------ | ----------------------------------------------- |
| وحدة التحكم | KHJ-MC21C-00 |
| المحرك | KHJ-MC310-000 |
| كابل الطاقة | KHJ-MC300-000 |
| كابل الإشارة | KHJ-MC700-000 |
| دعامة التثبيت | KHJ-MC500-000 |
| حامل الأنبوب (3 / 5 Tube) | KHJ-MC600-000-3T / -5T |

---
