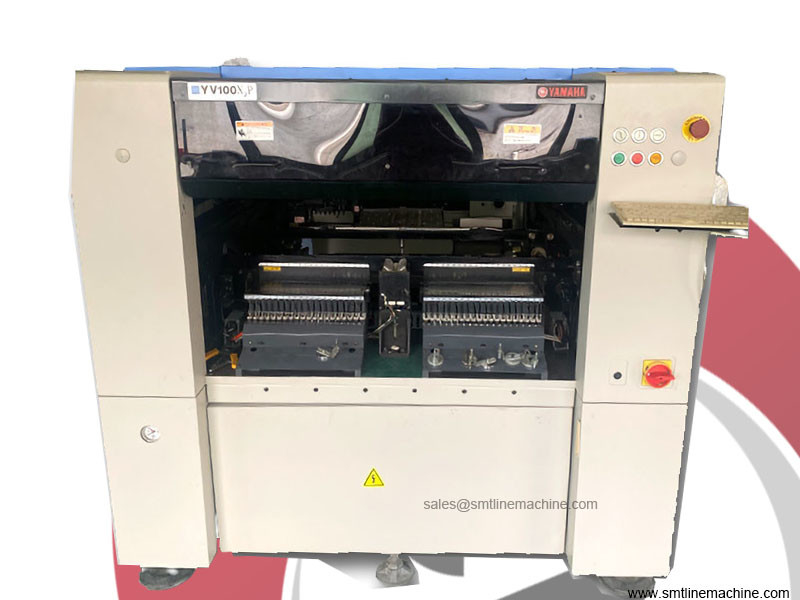

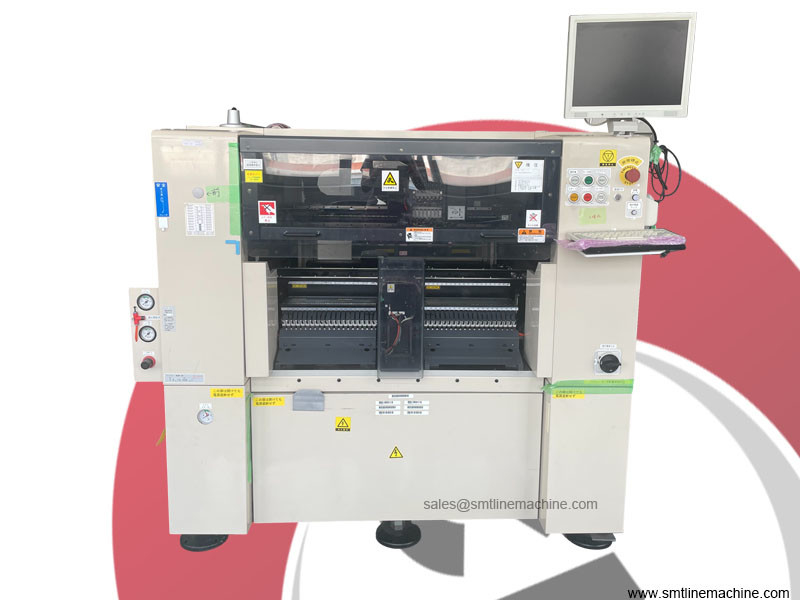

ياماها Yv100x Xg Xgp اختيار ووضع آلة مع 90 المغذيات لجميع PCB

ياماها YV100X XG 90 المغذيات اختيار ووضع آلة لتجميع PCB

يستخدم هيكل رأس ياماها الجديد، وكل أجهزة التحكم بالفوهة إلى الأعلى والأسفل يتم التحكم بها بواسطة المحركات الكهربائية.تم تحسين دقة تركيب الجهاز بشكل كبير. يحتوي جهاز YG100XG لتركيب السطح على خصائص تركيب رقاقة عالية السرعة ودقة عالية وآلة تركيب وحدات عالية السرعة.نظام خدمة عالي الأداء، الكاميرا الرقمية عالية الدقة متعددة الرؤية وأنظمة تصحيح دقة متعددة

دعم 1.2M نظام PCB LED

الوصف

I. بناء آلية التصحيح المتوسطة السرعة لـ YAMAHA (اليابان)
2. YV100X سنة التصنيع 1999-2004 ؛ السنة العامة لـ YV100XE هي: 2004-2006 (الآن هو خارج الإنتاج ؛ المعدات المستخدمة فقط في السوق
ثلاثة، هذا النموذج ينتمي إلى آلة التثبيت المتعددة الوظائف ذات السرعة المتوسطة 04020603.0805.1206.3528 مرة أخرى كبيرة بعض من بقع مكونات SMT و IC. QFP. SOT. SOP. SOJ. PLCC. BGA. مكونات متصلة من الجنس الآخر الخ
السرعة النظرية لهذا النموذج هي 0.20 ثانية في نقطة و 18000 نقطة في الساعة. سرعة التشغيل الفعلية حوالي 10،000 إلى 12،000 نقطة في الساعة.
تكنولوجيا مقبولة
5الحد الأقصى لـ 457 × 407 ملم الحد الأدنى لـ 50 × 50 ملم
6في الوقت الحاضر، وفقا لمتطلبات مختلفة للعملاء، يمكن تغيير لصق 1.2 متر بطول LED وألواح أخرى.
7يمكن لصق سمك الركيزة مع PCB من 0.4-3.0mm
8اتجاه نقل لوحة القاعدة عادة من اليمين إلى اليسار، ويمكن تغيير الاتجاه الوارد حسب الحاجة.
9عموما، يمكن وضع 90 نوعا من المكونات، مما يشير إلى 8mm المغذية.
10. باستثناء أجهزة التغذية التي يمكن توصيلها، المقيدة على القرص
هناك 90 نوعا من شبكة 1000 المجال، والتي تشير إلى 8mm المغذية.
10. باستثناء أجهزة التغذية التي يمكن توصيلها، المقيدة على القرص
11الأبعاد الخارجية للآلة هي L1650xW1450x1450mm
12يمكن توصيل AC200V ثلاثي المراحل إلى مصدر الطاقة؛ AC380V؛ (فقط 0.6 مربع في)
ثالثاً: تكنولوجيا الدونغشون 0.55MPA
15الوزن: 1580 كجم
